写在最前:

早有给地下室加装KTV的想法,思来想去,方案几经修改,决定升级成家庭影院,写下来记录一下这个过程,参考了很多网上已有的教程,各取所长之后选配了一套最适合我家的方案,原创分享,希望能够抛砖引玉。

本篇主要讲怎么打造家庭影院,下一篇讲怎么搭建KTV,分成两篇写,因为如果只搭建KTV并不用这么多设备,但是万一后面想升级成家庭影院比较麻烦,不如一步到位,直接上家庭影院,然后兼顾K歌。

先看效果图,纯手工打造,水印植入🤣:

图片来自于@溯雪 ,版权属于原作者

这篇教程主要分为以下几个部分

  1.  方案选择 📐
  2.  设备选购🛒
  3.  线材🏐
  4.  接线和配置🖇
  5.  调音🔊
  6.  片源💽

1. 方案选择📐

家庭影院的方案千千万, 找到适合自己的最重要,其中有两个因素最为关键

  • 布局:房屋布局决定了设备的摆放和数量
  • 预算:预算决定了采购什么型号的设备

把布局放在前面讲,因为它决定了你是采用5.1, 5.1.2 ....还是 7.1, 7.1.4.....  这些数字的意思很简单:

  • 第一个数字代表地面上除低音外的音箱数量,
  • 第二个数字代表低音音箱的数量,
  • 第三个数字代表天空音箱的数量(如果有的话)。

最早的时候只有双声道,后来把最难处理的低音单拿出来就变成了2.1, 直到后面普及的5.1, 7.1.

这个并不是数字越大越好,更重要的是看是否和你的房屋配套, 比如大部分家庭的沙发是背靠墙放置的,这种情况下就别想7系列了,即使是5系列后环绕的效果也很差。

常见举例:

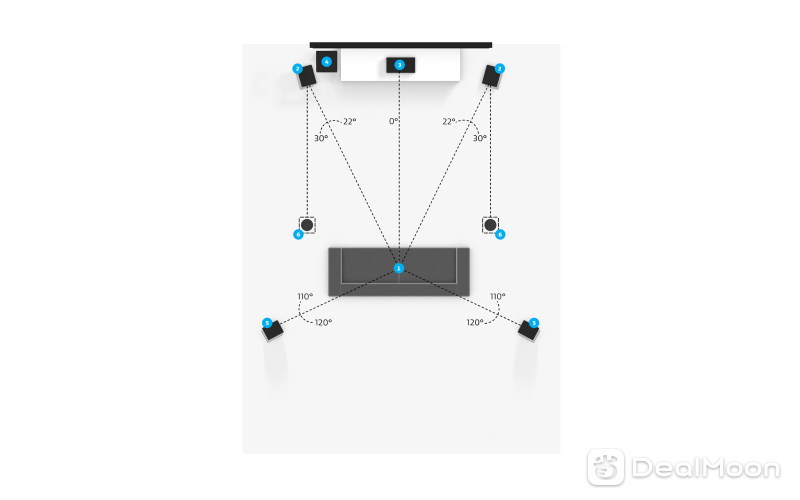

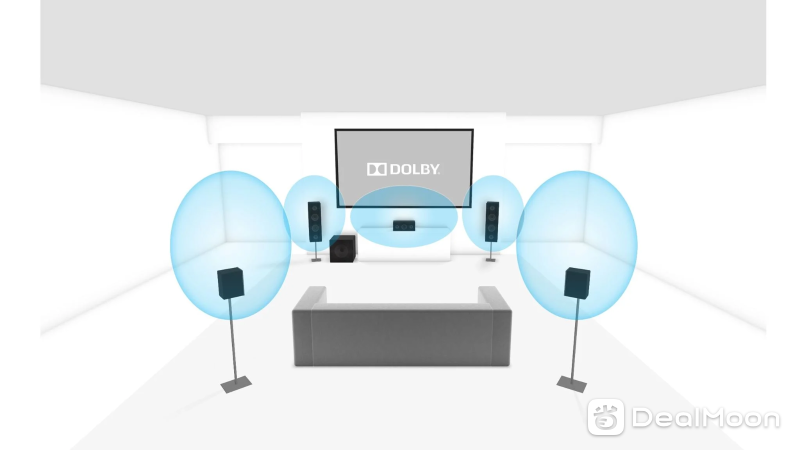

5.1

即使是5.1,如果有条件也最好将后环绕音箱按一定角度尽量往后放, 图片来源dolby官网
图片来源dolby官网


7.1

图片来源dolby官网
如图可见7.1很多家庭都极难实现,倒不是摆不下,是你老婆不让你这么摆. 图片来源dolby官网

如果没有屋顶预留天空音箱,有一种反射音箱也勉强可以,但是不推荐,很难对准角度

如图

摆在电视前面,靠屋顶反射声波到沙发. 图片来源Amazon

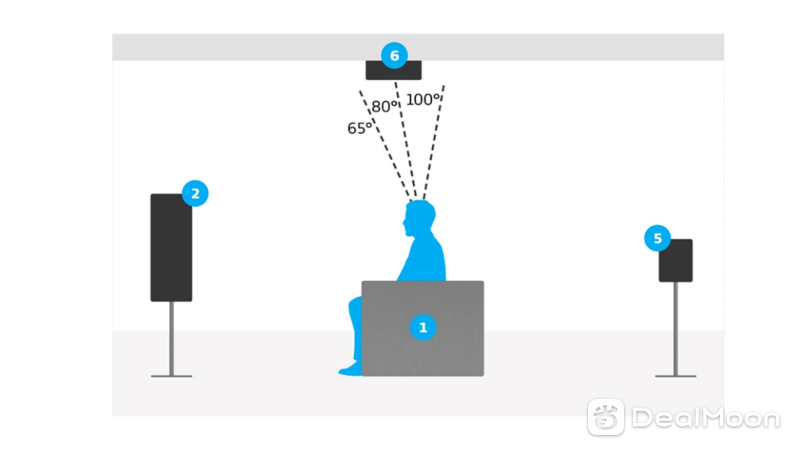

我家地下室正好屋顶预留了两个音箱,符合条件上5.1.2, 这里就主要讲我的配置

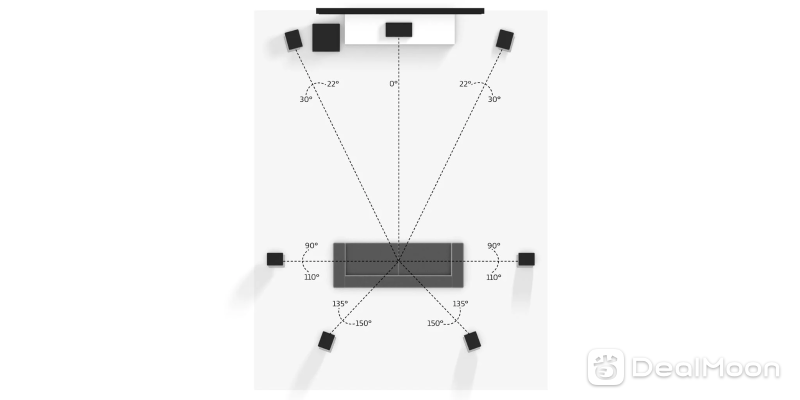

图片来源dolby官网
实际情况5号位置的后环绕没必要一定按图中这么摆,这张图只是说明一个空间位置关系. 图片来源dolby官网

5.1.2 效果示意图

图片来自于@溯雪 ,版权属于原作者

2. 设备选购🛒

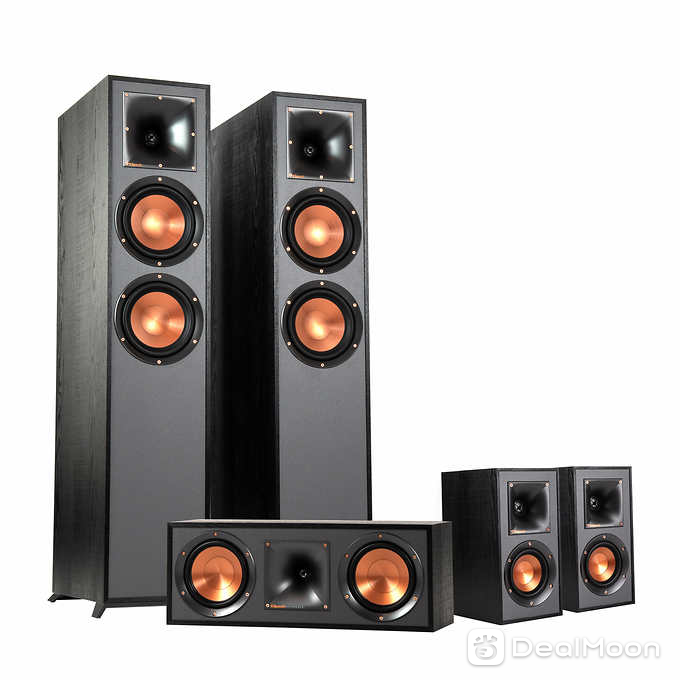

确定了方案之后就是确定设备, 5+1+2 一共8个音箱,全部使用Aperion的,北美本土品牌,使用樱桃实木贴皮,主要是官网和amazon平台销售。音箱选购方面就是基本预算充足的情况下买最贵的,大厂的基本错不了。本着think costco first 的原则, 我推荐现在Costco官网有售的 Klipsch Reference Dolby Atmos Surround System ,税前 $899.99

https://www.costco.com/klipsch-reference-dolby-atmos-surround-system.product.100665767.html/

Klipsch Reference Dolby Atmos Surround System . 图片来源Costco

再配合Costco 的低音音箱 Klipsch R-12SW Reference Powered Subwoofer, 此音箱常年打折,现在黑五$100 off 后 $ 149

https://www.costco.com/klipsch-r-12sw-reference-powered-subwoofer.product.100526745.html

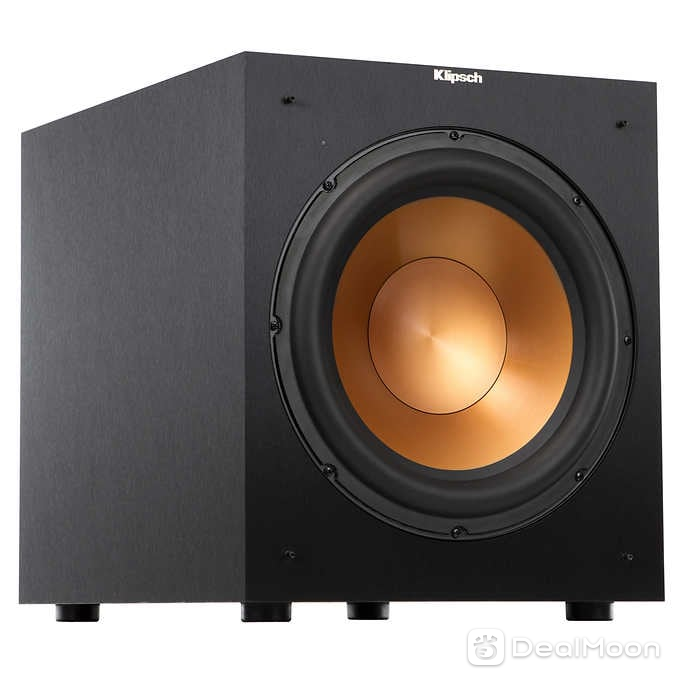

Klipsch R-12SW Reference Powered Subwoofer . 图片来源Costco



摆放上有一点要注意,tower speaker和surround speaker的高度最好和你听音乐时耳朵的高度持平。酌情可以购买音箱架。

. 图片来源Amazon

下面是我使用的设备

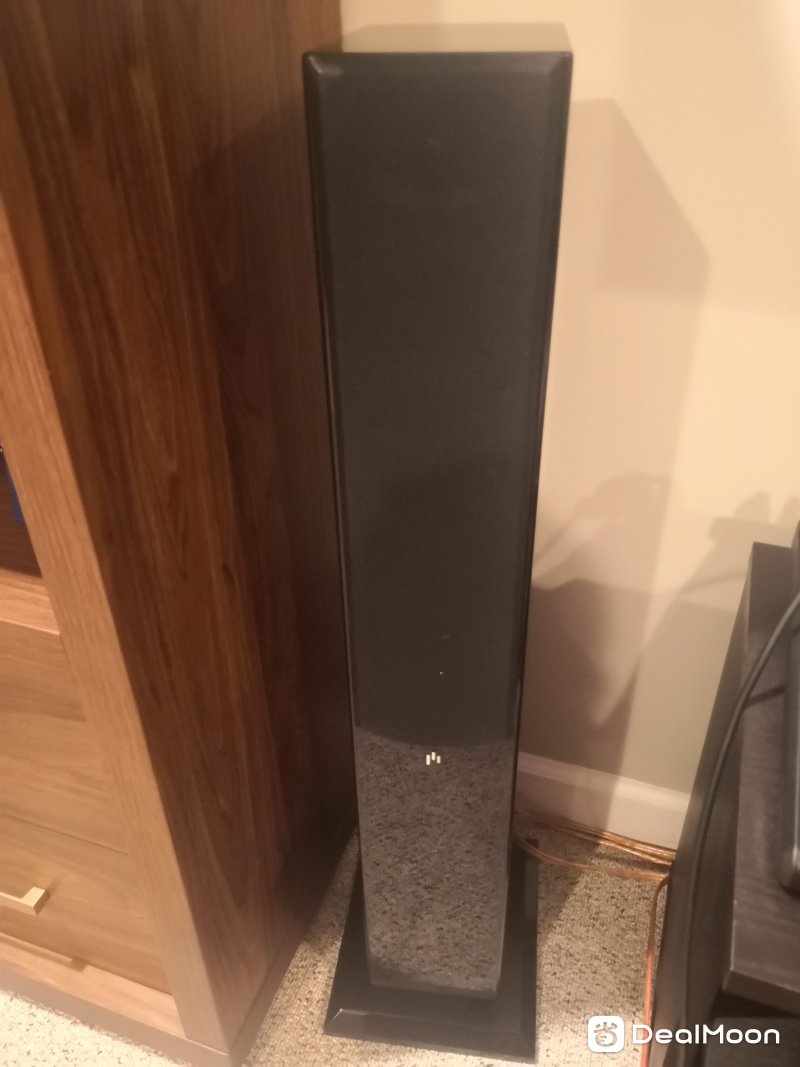

tower speaker: Intimus 4T Tower Speaker X 2

图片来自于@溯雪 ,版权属于原作者

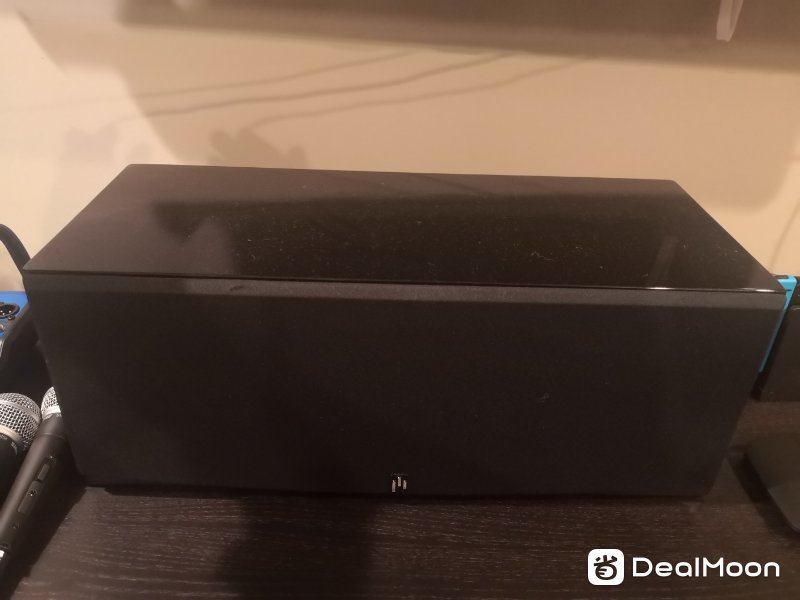

centeral speaker: Intimus 5C x 1

图片来自于@溯雪 ,版权属于原作者

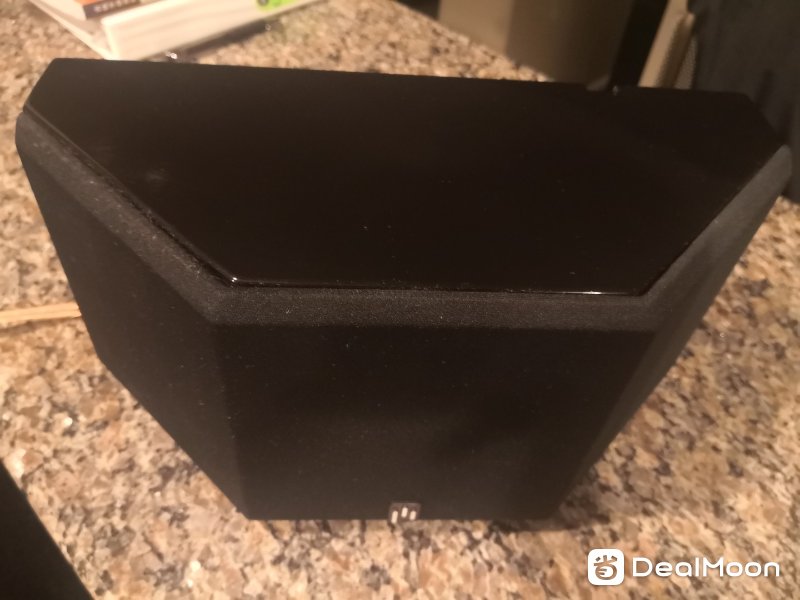

surround speaker: Intimus 4BP Bipole X 2

图片来自于@溯雪 ,版权属于原作者

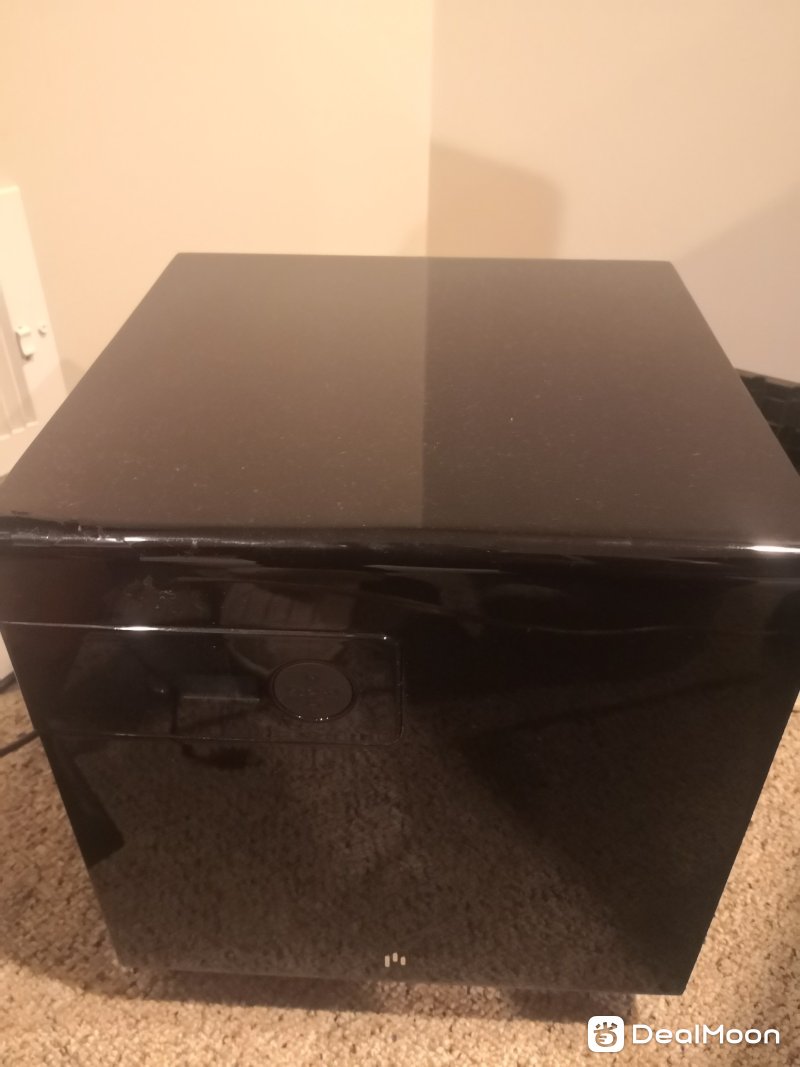

subwoofer: bravus ii 8 X 1

图片来自于@溯雪 ,版权属于原作者

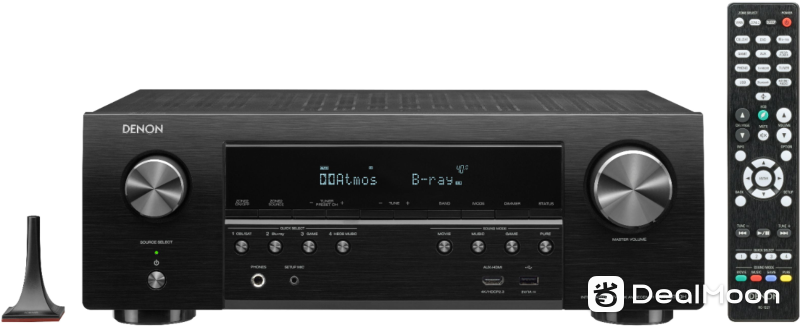

功放 avr : Denon S750H   现在黑五 costco $80 off 后 $319.99

https://www.costco.com/denon-avr-s750h-7.2-channel-4k-av-receiver.product.100505535.html

. 图片来源Costco
. 图片来源Costco

支持7.2, 最后两个端口可以指定成天空音箱,正好5.1.2,只装一个低音就够用了,这个是2019年主打机型,该有的功能都有,4k,杜比全景声。现在costco还有一款2020年yamaha主打功放 tsr-700,只卖 $ 400, 比天龙的这款多一个8k bypass和几个hdmi接口,也声称支持hdmi 2.1,但是因为2020年大部分厂家的hdmi 2.1 用的都是松下的芯片,这些芯片8k 60帧是可以的,120帧就黑屏,属于软件无法修复的故障,但是本身功放就算没有这个hdmi2.1接口性价比也十分高了。

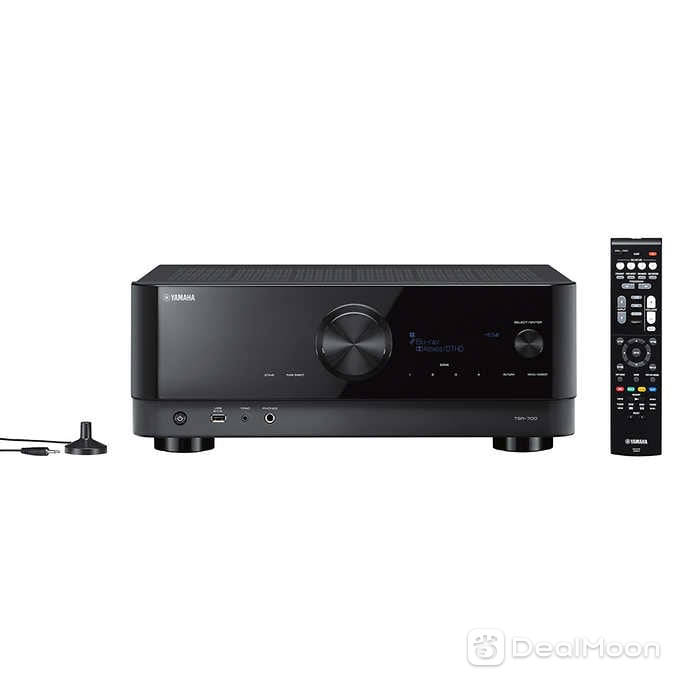

Yamaha TSR-700 7.1-Channel Network AV Receiver  $399

https://www.costco.com/yamaha-tsr-700-7.1-channel-network-av-receiver.product.100686465.html

. 图片来源Costco



建议大家2021年第二季度之前不要考虑8k的电视和功放,多多少少都有问题,无法很好匹配xbox series x和ps 5。

目前来看,电视选择4k的就足够了,8k现在整个生态还不完整。

3.  线材🏐

推荐买线和头自己做,这样距离上好掌握,做起来很简单。全部选择amazon basic系列的就行。

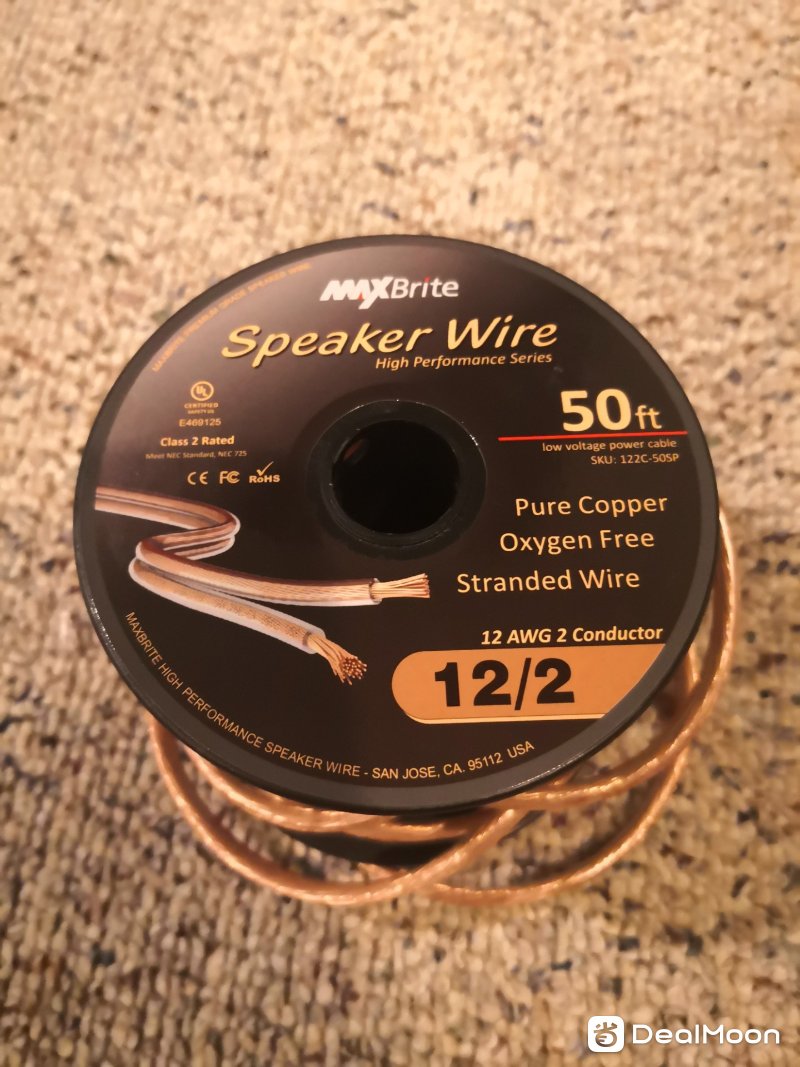

根据距离和音箱选择不低于16 Gauge的线材,推荐12 Gauge, 50ft大部分家庭都够用了,

https://www.amazon.com/50ft-Gauge-Speaker-Wire-Connecting/dp/B003ZX8N44/

图片来自于@溯雪 ,版权属于原作者

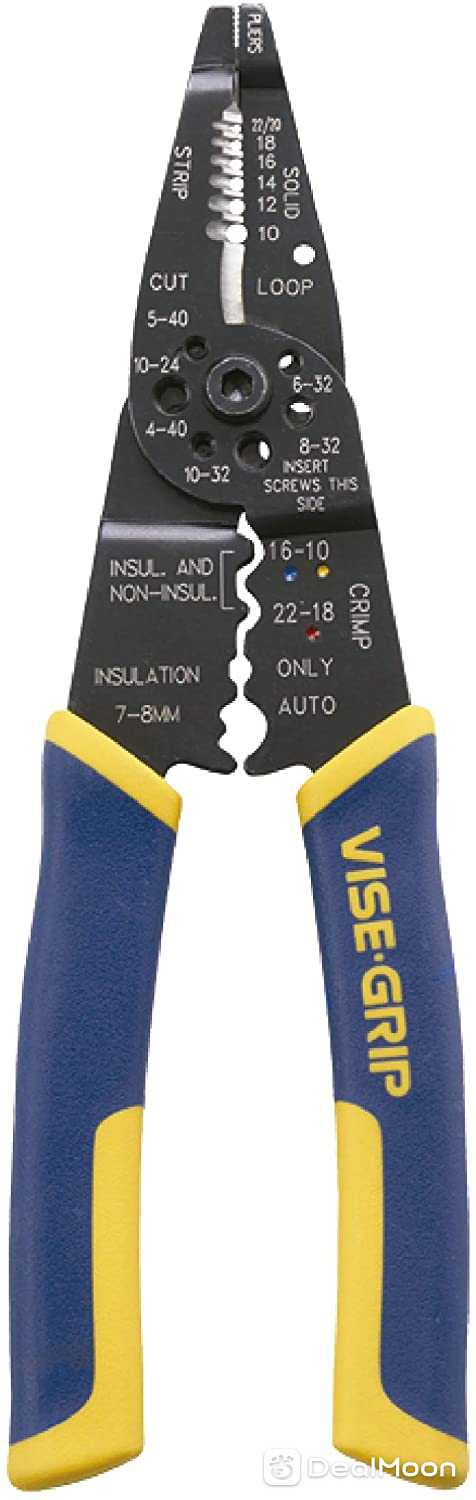

wire stripper:  这种就行了

https://www.amazon.com/VISE-GRIP-Stripping-Cutter-8-Inch-2078309/dp/B000JNNWQ2/

图片来源Amazon

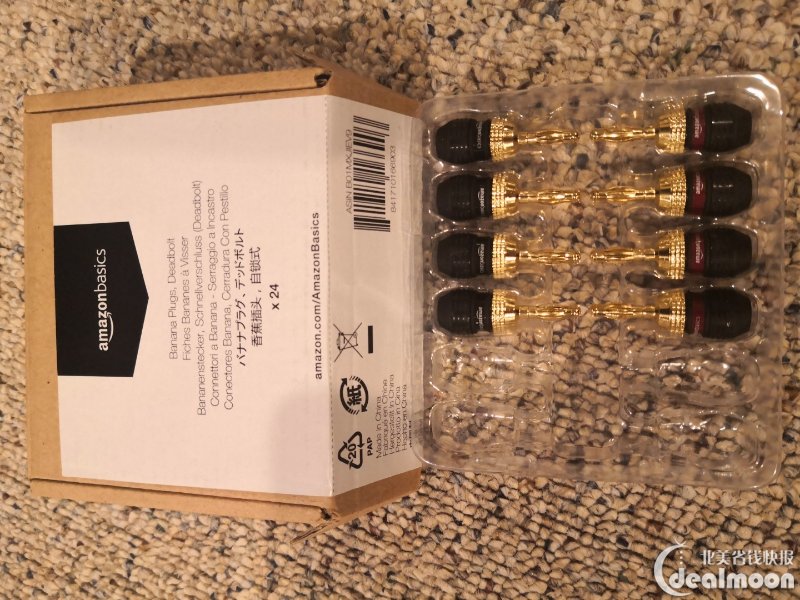

RCA plug, 8x4, 最少16对, 建议多买一点,加设备的时候用的上



https://www.amazon.com/AmazonBasics-Banana-Plugs-6-pairs/dp/B01MXJIEV9/

图片来自于@溯雪 ,版权属于原作者

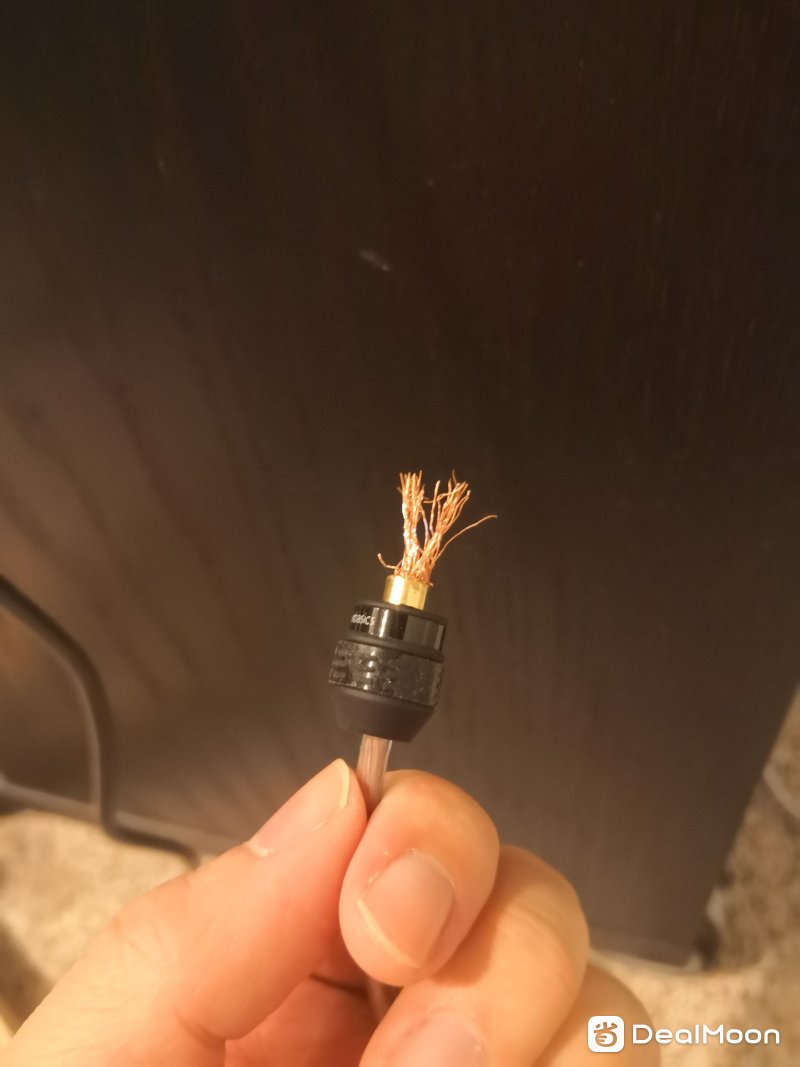

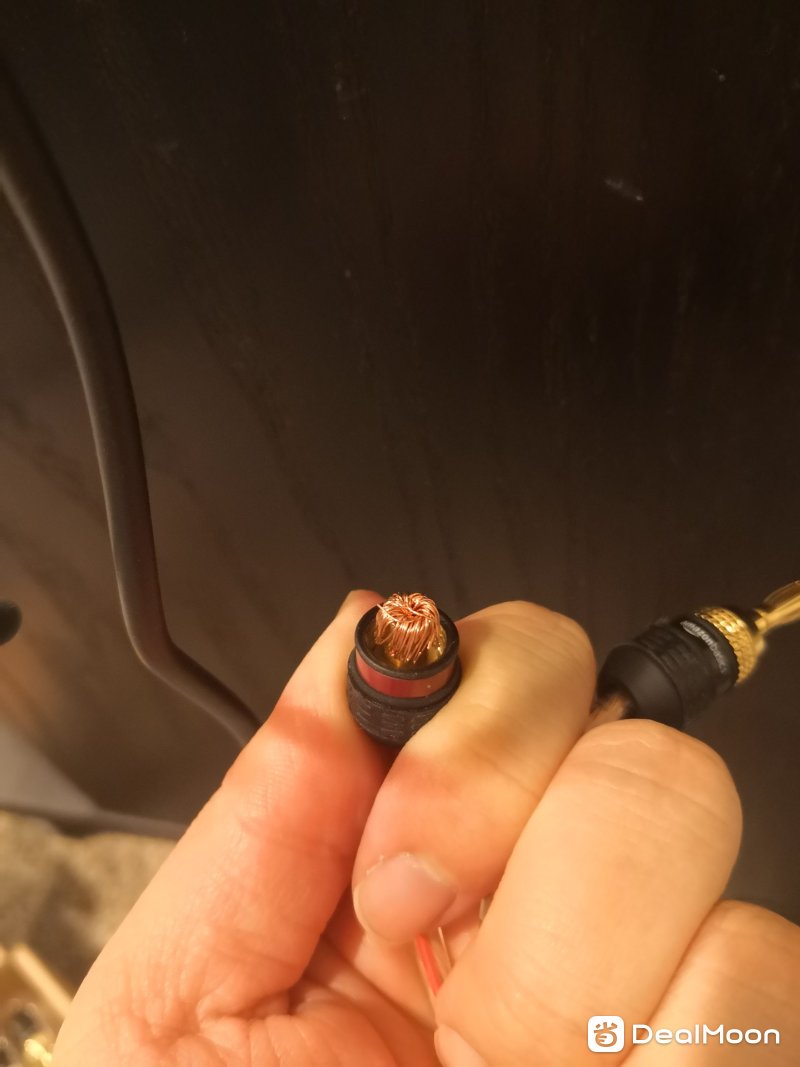

把线从中间的洞穿过去,再整理好就行了。 注意音频线上一般会标注正负, 红色代表正,红色的头安装在红色的线一侧,音频线一般是外表皮上印有红色的线或者加号。


图片来自于@溯雪 ,版权属于原作者
图片来自于@溯雪 ,版权属于原作者

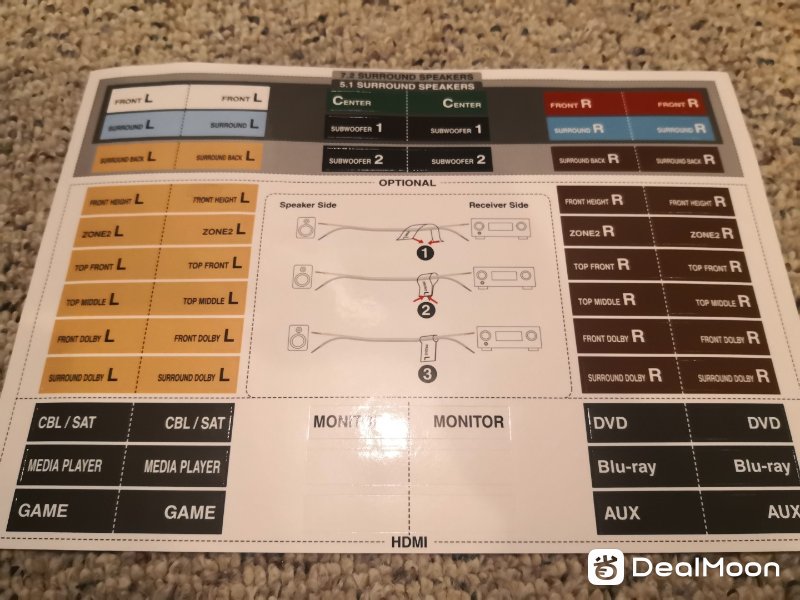

功放一般会附赠标签纸,最好做的同时加贴标签纸,方便区别。

图片来自于@溯雪 ,版权属于原作者



HDMI 线, 大概率你家已经有了,如果要购买一定要注意买high speed hdmi cable



4. 接线和配置🖇

功放(AVR)是整套系统的核心,所有设备都接在它上面,由他驱动所有的无源音箱,如果你买的阻抗特别大的音箱那需要参考功放的输出功率能否带的动音箱。温馨小贴士:如果你的音箱高度没有你高,或是腰围没有你大,那你基本不用考虑这个问题。Denon S750H支持无线wifi,还可以播放spotify之类的流媒体音频,还是那句话,你觉得该有的功能它都有。安装天线我就略过了,相信没有多少人买它是为了听广播。

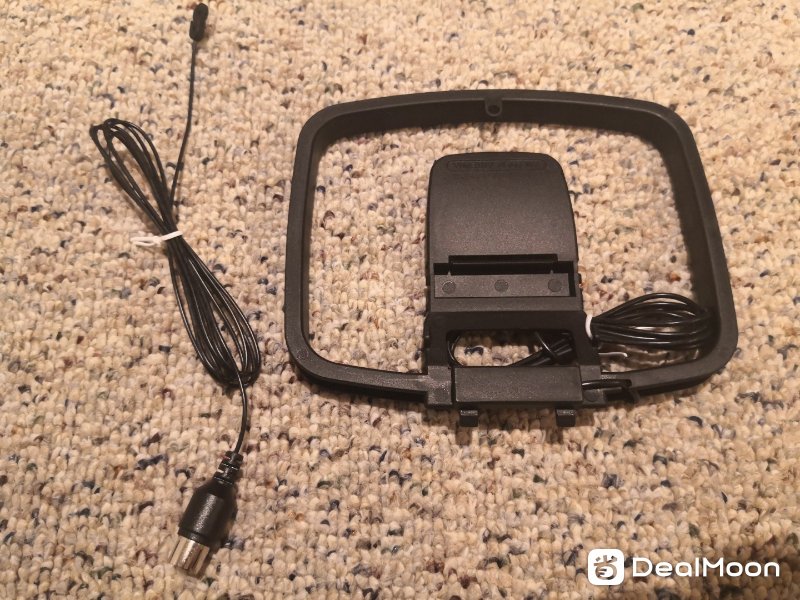

功放自带天线:

图片来自于@溯雪 ,版权属于原作者



按照AVR背部的提示,左侧就是你面朝电视时的左侧,依次接好所有的8个音箱。

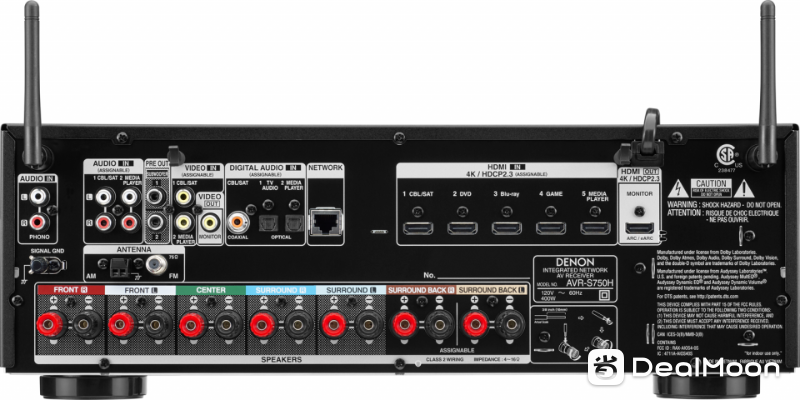

功放背板如图:

图片来自于@溯雪 ,版权属于原作者
图片来自于@溯雪 ,版权属于原作者

依次是

  1. front R

  2. front L

  3. center

  4. surround R

  5. surround L

  6. surround back R (7.2 中为右后环绕,这里5.1.2用做天空右音箱)

  7. surround back L (7.2 中为左后环绕,这里5.1.2用做天空左音箱)

  8. subwoofer

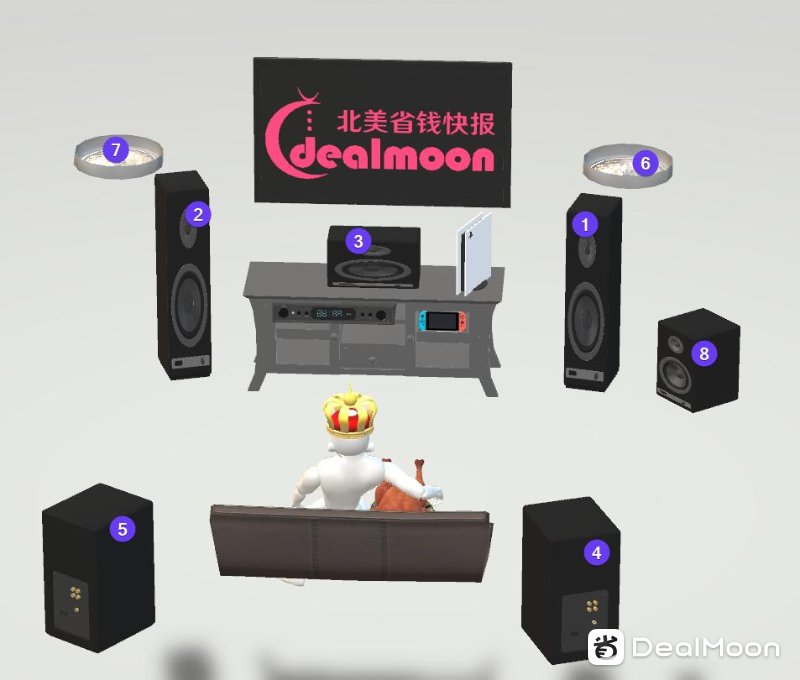

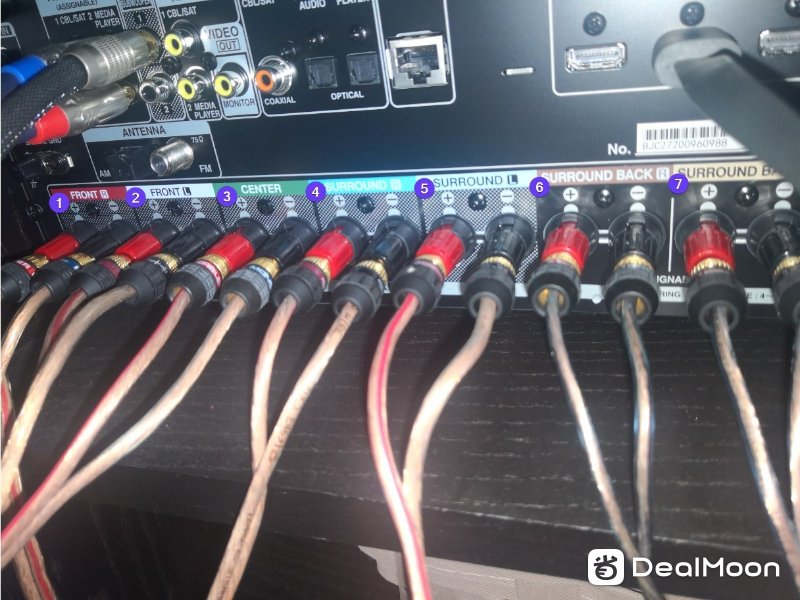

对应图中的编号:



图片来自于@溯雪 ,版权属于原作者

所有设备接线都是红色+,黑色-。

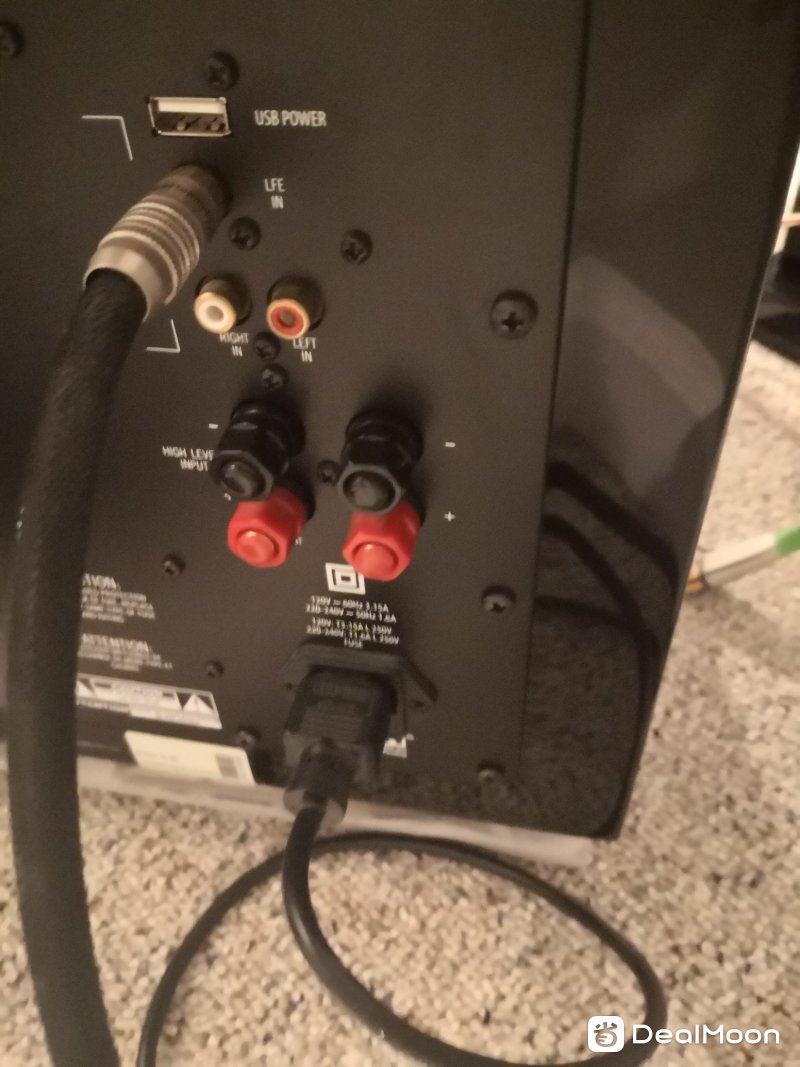

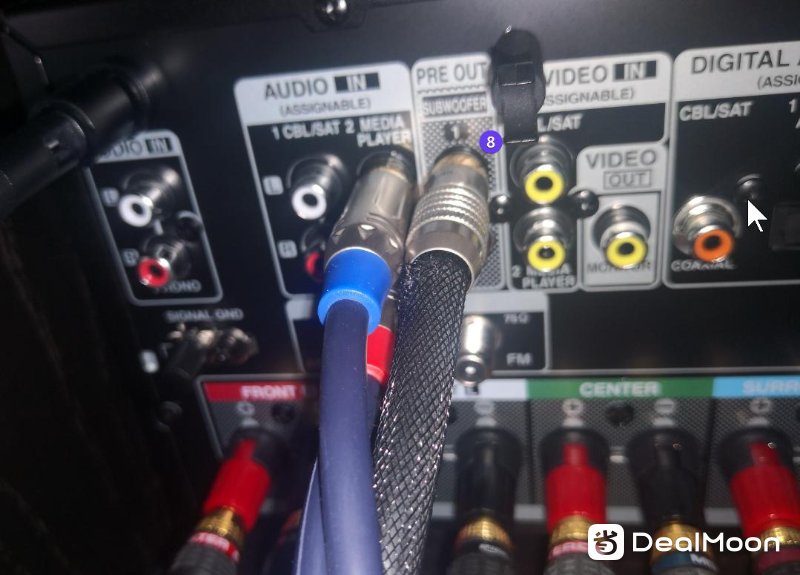

低音音箱有点特殊,如果有LFE口优先用这个,只需一根RCA male to male。如果没有就需要一个Y型线把一根RCA分出左右两根RCA接在左右两个声道插孔上面。

图片来自于@溯雪 ,版权属于原作者



摆放注意事项

左右音箱: 离墙至少30厘米,成一定角度面向沙发,角度参考上面5.1.2 dolby 官网的图示

低音音箱: 大概率还要单独的外接电源。 摆放左右皆可,我是放在靠墙角一侧,加强一下反射,离墙保持半米以上距离。

后环绕音箱: 这里可能要用到音箱架, 最好能保持和坐下人耳高度持平,中间最好没有遮挡物

天空音箱:尽量参考上面5.1.2 dolby 官网的位置安装, 当然也要考虑装修的美观



听音乐讲究“皇帝位”, 就是听音乐的人坐的位置,一般为正中,每一个音箱都朝向皇帝位并且距离皇帝位尽量保证相同。

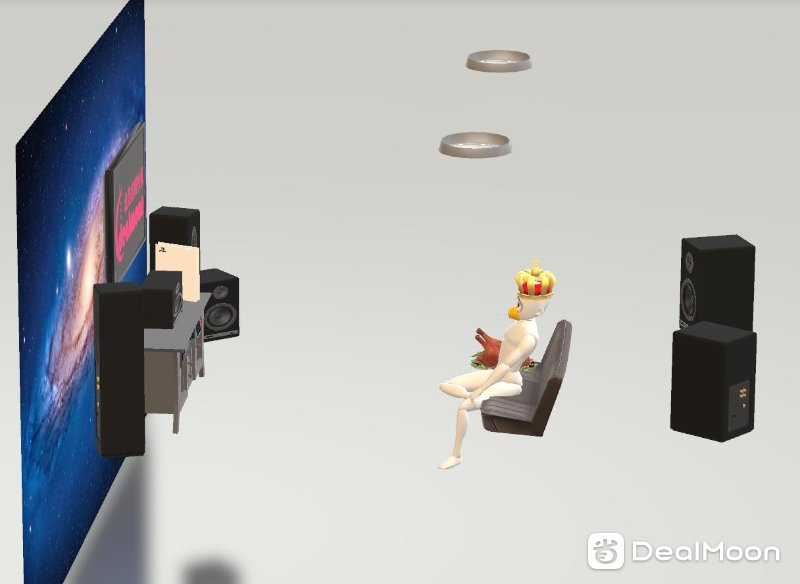

此图为感恩节期间的皇帝在同时欣赏杜比全景声音乐和享用刚出炉的火鸡,疫情期间注意带口罩:


如果你的家中有图中左下的白色物体,正如你老公所说的那样,这是一台最新的空气净化器

图片来自于@溯雪 ,版权属于原作者

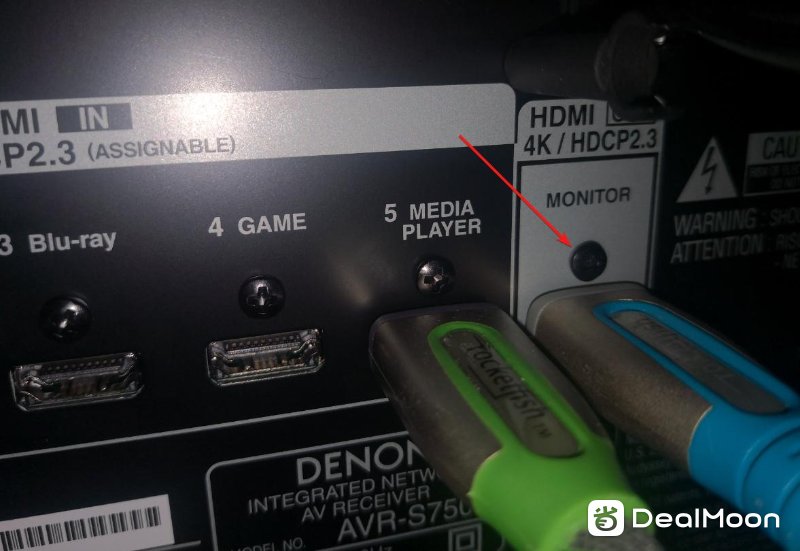

功放的hdmi输出接到电视上。这里注意,如果你的电视有支持hdmi arc 的接口,最好使用这个接口,这样不仅功放的视频能输出到电视上,电视里的app如youtube 和 netflix 的音频信号也可以通过这个接口输入回功放,不需要另接一个optical 线了, 非常方便。

图片来自于@溯雪 ,版权属于原作者



其他的接口用来接 黑胶唱机turntable, 调音台mixer 之类的,要注意对应数字和模拟信号,下一篇讲KTV会详细介绍。



5. 调音🔊

功放的调音。上面的接线大家不要怕接错,如果有错误在调音的时候都能够发现改正。

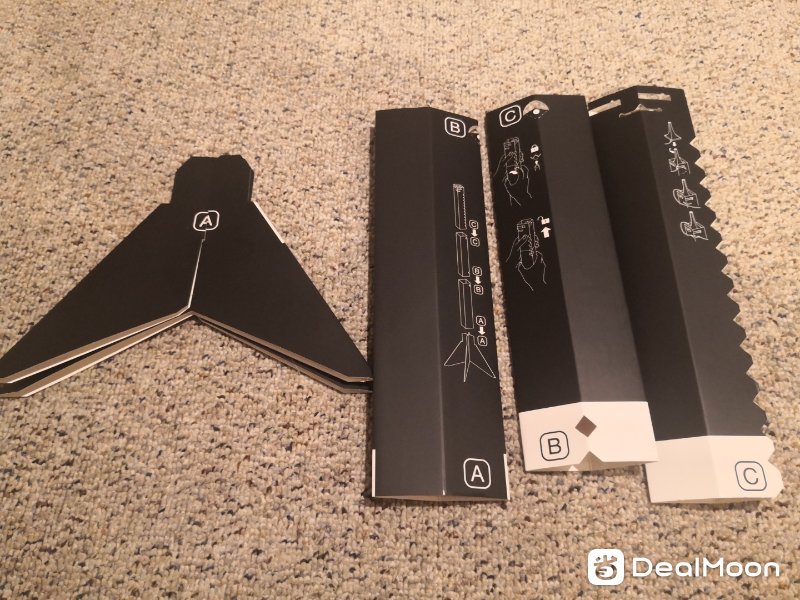

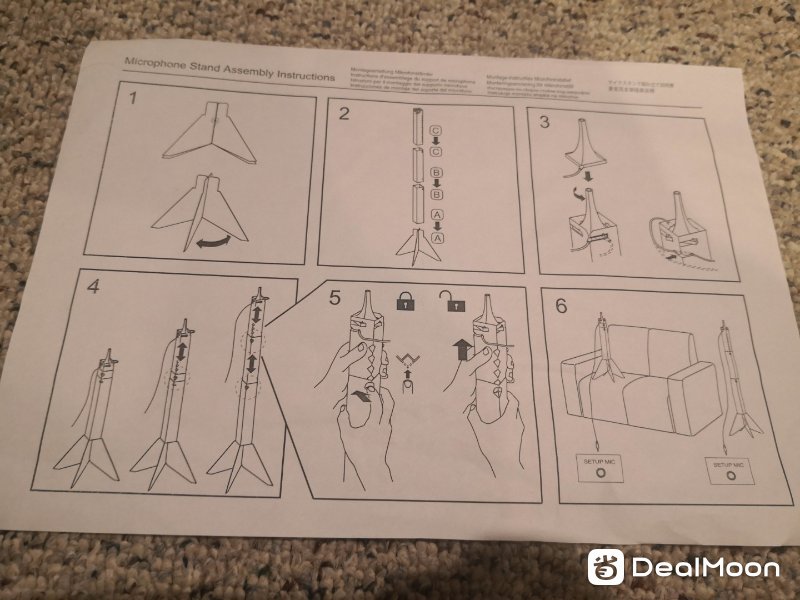

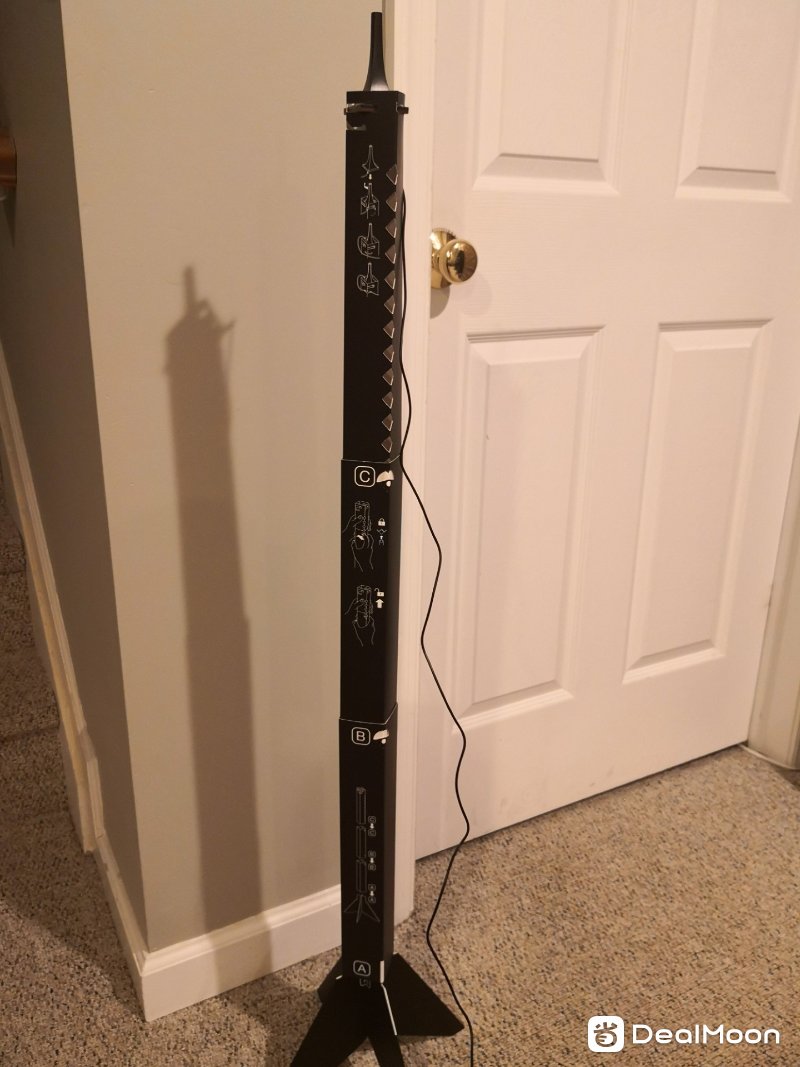

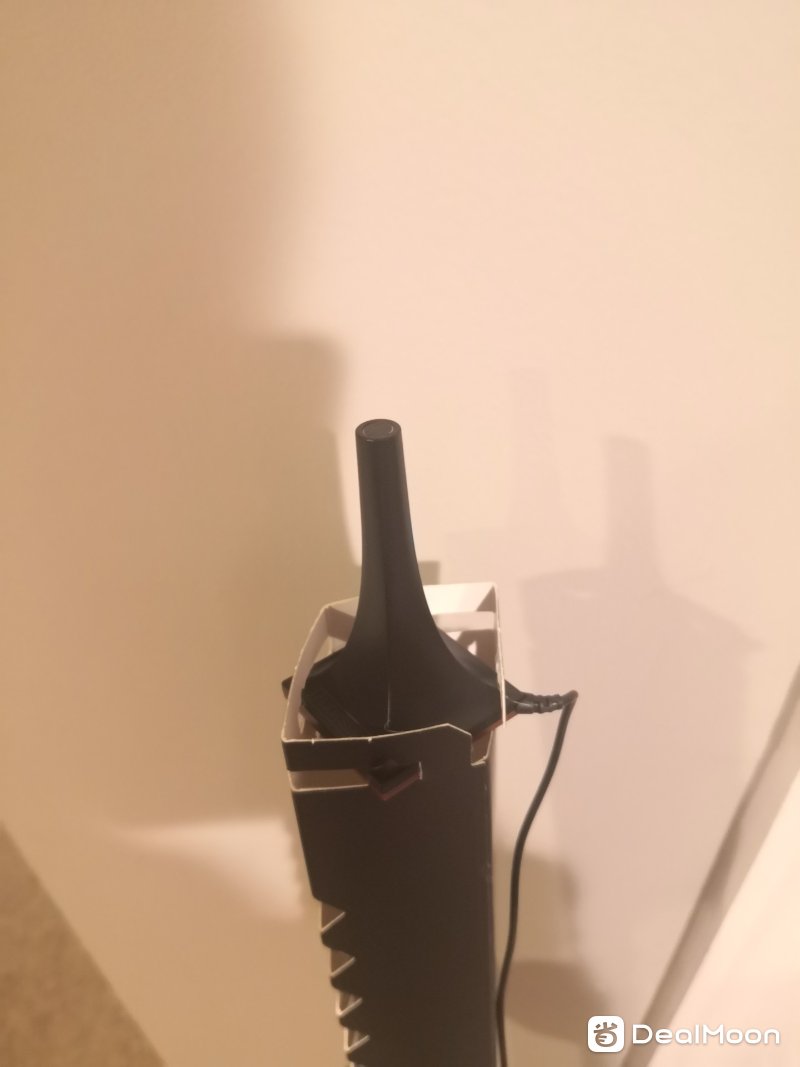

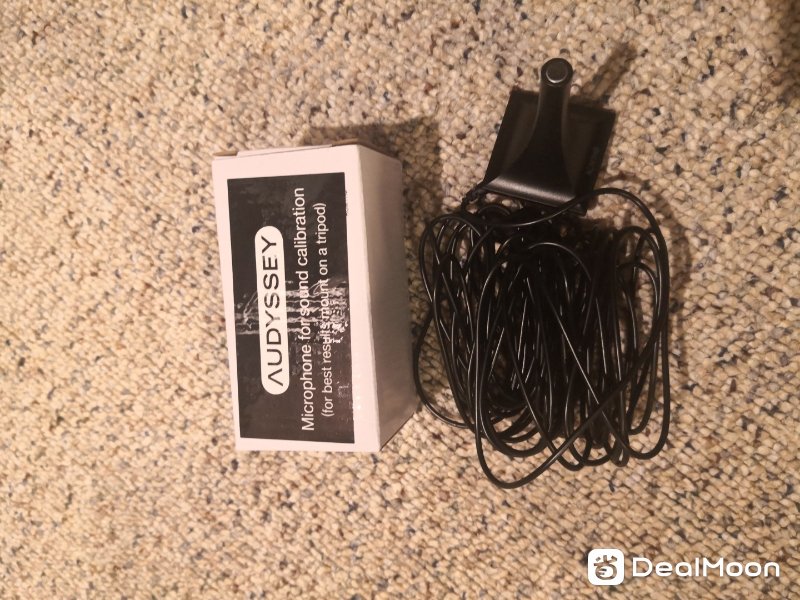

功放自带调音麦克风和支架:

图片来自于@溯雪 ,版权属于原作者
图片来自于@溯雪 ,版权属于原作者
图片来自于@溯雪 ,版权属于原作者
图片来自于@溯雪 ,版权属于原作者
图片来自于@溯雪 ,版权属于原作者

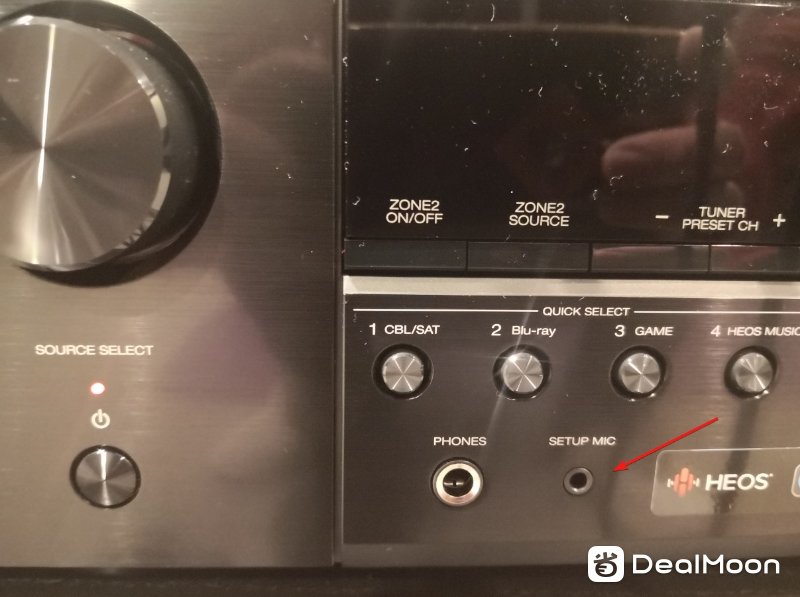

插入功放正面面板: setup mic 的位置

图片来自于@溯雪 ,版权属于原作者

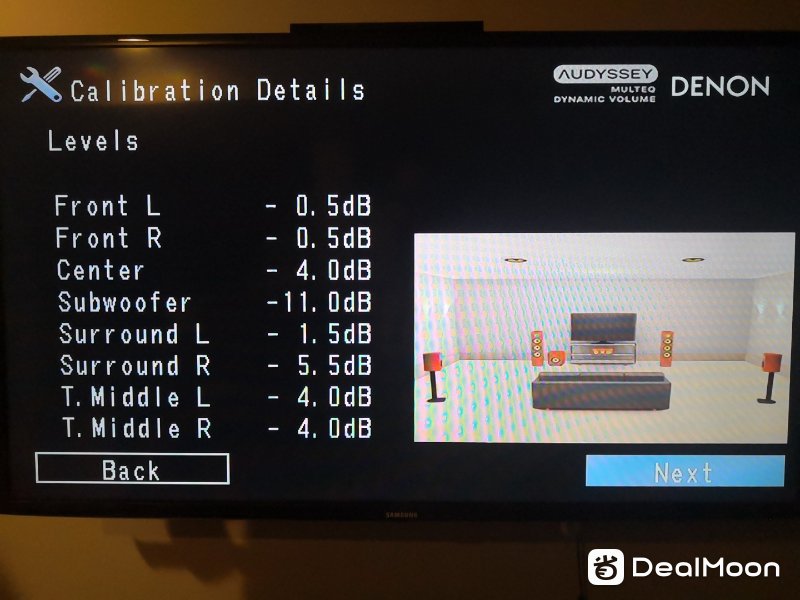

按照说明书装好后,将支架放在听音乐人主要坐的位置。打开功放,电视机切换到对应的hdmi上,第一次进入会进如初始化界面,选择语言,时区,HEOS账号(链接流媒体用),最后一步就是调音。屏幕上会出现1-6个数字及对应的位置,按照提示依次放在指定的位置上。所有音箱会依次播放一段尖锐的声音,这段时间尽量保证室内安静,整个过程15分钟左右。

调试结果如果你的正负左右接反会提示你改正,注意这里有可能是误判,如果你确认你的接线是正确的可以跳过它的提示界面,直接进入下一步。



图片来自于@溯雪 ,版权属于原作者

如果后面音箱的位置有调整,可以随时进入调音界面重新调音。



6. 片源💽

黑胶唱机,无损音乐文件,游戏机和蓝光播放器是最推荐的片源,Amazon video, Netflix 之类的streaming service 只要认准 dolby atmos 或者 dts:x 的标志就可以了,不是所有的影片都支持。当然还可以互联网上找资源,或者买几块硬盘,有商家会给你灌满4k电影或音乐,然后在家里组个NAS。这个就不在这里讨论了。



结语:

以上就是自己动手组件家庭影院的过程,大家有什么问题和建议可以在评论区交流,欢迎指正。
